湿排粉煤灰的烘干工艺及设备配置

粉煤灰

粉煤灰即煤的非挥发性残渣。一般烟煤的灰分含量<25%,而褐煤、低品质烟煤、无烟煤以及石煤的灰分含量则相对较高,有的可达到50%上,其排出的粉煤灰也比较多。湿排粉煤灰是指干收湿排和湿收湿排收集的粉煤灰,其固液比高达1:(20~40),为了能够利用,需进行脱水处理。接下来讲的就是湿排粉煤灰烘干工艺及设备配置。

一、烘干工艺

烘干系统设备包括沸腾炉、破碎机提升机皮带机给料机、高压风机、大型回转烘干机、除尘器等,其中沸腾炉主要提供烘干所需的高温烟气,大型回转烘干机为主机设备,除尘器用于收集粉煤灰产品,其余设备为破碎、提升、输送等辅助设备。

将原煤送入沸腾炉中产生强氧燃烧,在炉内产生800~1100℃的高温烟气,通入烘干机中。湿排粉煤灰从热电厂灰池运至处理厂区内堆放,含水量由30%~50%下降至20%~25%,然后经皮带运输机运至防堵强制喂料器, 进入烘干机内与高温烟气进行热交换,高温烟气流向与粉煤灰移动方向一致。通过烘干机内部的预热交换器、打散装置及其他特殊装置破碎和打散抛撒,对物料进行强化烘干。各项参数由变频调速风机调整,进入烘干机的热烟气在完成热交换后,变成低温烟气进入收尘器,经除尘后排入大气。得到的干粉煤灰在经过分选进行粗、细粉分离后,外形合适、比表面积高、需水量满足要求的Ⅰ级粉煤灰,可作为水泥生产的混合材料及混凝土添加剂广泛应用。

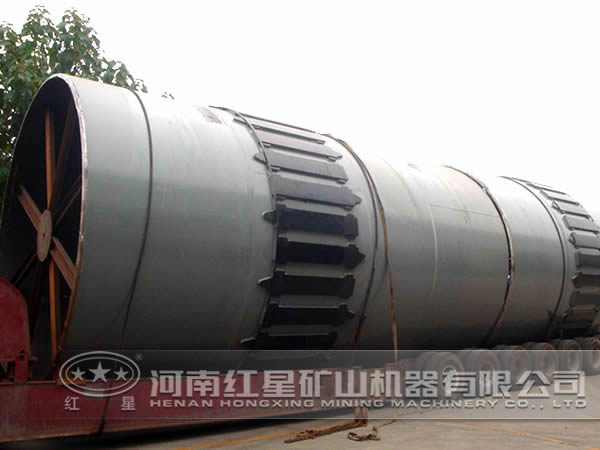

回转烘干机

二、设备配置

1、供热系统

在保证产能的前提下,要将初始含水量高达30%以上湿排粉煤灰烘干至含水量2%,需要大量的高温烟气,因此选择具有稳定供热能力的沸腾炉。

2、回转式烘干机

由于烘干机规格一般较大,对于含水量高的湿排粉煤灰,进料是其一大难题,为此我们设计研制了一款防堵强制喂料装置来确保进料的稳定。对筒体内部扬料装置也进行了改造,采用与烘干阶段相适应的混合扬料装置,以确保烘干速率 化。

3、收尘器

湿排粉煤灰烘干后的成品灰,大部分随着高温烟气进入收尘器,加大了收尘器的负荷。针对这一问题,我们综合考虑了各种收尘设备的优缺点,最终选用了气箱脉冲袋式收尘器。

整个烘干系统具有操作方便,维护简单,布置精巧等优点,很大程度上满足了用户对系统运行平稳、 和操作性强的要求。为用户提供了一个较为完善的可供选择的应用 。如有需要,欢迎您到河南红星机器厂参观、选购。
