红星烘干机沸腾燃烧室的结构特点

沸腾燃烧室是烘干机的重要组成部分,当然,其结构的设计是否合理也直接影响烘干机的整体性能。红星机器在设计烘干机沸腾燃烧室时下足了工夫,结合国内外先进 ,最终设计出的沸腾燃烧室结构新颖,大致由烘煤部分、鼓风系统、沸腾燃烧室和操作控制室这四部分组成。

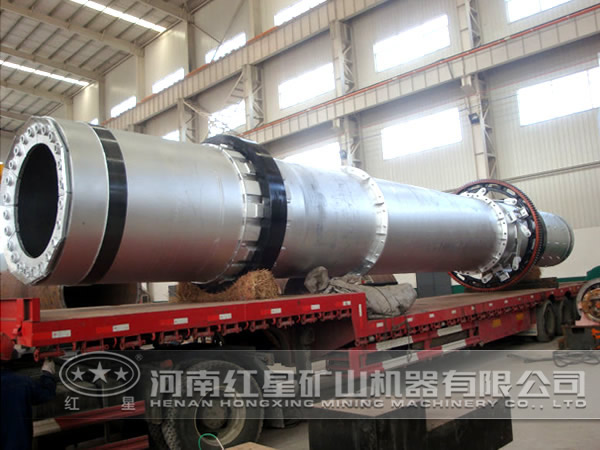

烘干机

1、烘煤部分

主要设备有(1)锤链式碎煤机;(2)斗式提升机;(3)喂煤仓;(4)螺旋闸门;(5)圆盘煤仓;(6)喂煤管。沸腾燃烧用煤要求不结焦的无烟煤等作燃料,其粒度在0.5~10mm之间, 10mm颗粒不易沸腾燃烧,而 0.5mm的细小煤粒易被气流带走,为此要求碎煤机既能破碎≤100mm的块煤,又能满足排料量 粒度≤10mm,减少 0.5mm的细煤粉产生。新的锤链式碎煤机,可以满足生产粒度要求,其电机功率为11kW、生产能力12t/h、机重1.7t。

供煤部分要求布置在燃烧室的前侧面,原煤由皮带机或人工输送到碎煤机入口。当人工输送喂煤时提升地坑深为3.8m(皮带机输送喂煤时提升机地坑深1.6m)。碎煤仓容积一般在10t左右,仓下设螺旋闸门。圆盘喂煤机采用滑差调速电机调速,在操作室直接调节喂煤量,经下煤管直接流入沸腾炉。

2、鼓风系统

鼓风系统的阻力(含风管、风箱、风帽、炉床上的料层)一般在600OPa左右。其风量由选用风帽个数确定,具体选用的离心风机,风压7740Pa、风量6786m³/h。一般将鼓风机布置在控制室下面或炉体一侧。风机进风口处需设置圆形电动蝶阀,选用电动执行器,由控制室直接操作。风箱从方形下进风,在风箱上连接U形玻璃管压力计,可设置在澡作室的墙壁上,随时掌握炉床阻力。炉床设有两个排渣孔,合并为一个排渣管,用扇形闸门锁风,在操作室直接拉动钢丝绳操作排渣,由人工手推车将渣推走。

3、沸腾燃烧室

燃烧室的布置要根据烘干车间的实际要求确定,因为原有燃烧室改造时,受地方大小限制、进煤方向、厂房高度等限制,所以布置设计一定要结合利用好原有条件,做到设计紧凑合理、保证生产、节省投资。新设计时更应做到炉体结构合理、燃烧效率和热效率均应比较高。

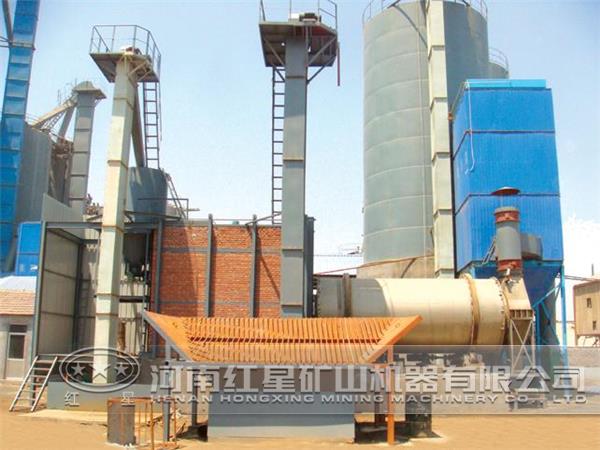

沸腾燃烧室

烘干机用沸腾燃烧室属于小型燃烧室,炉体支承采用砖墙承重,,炉膛部分采用砼板承重。

根据所选风速,风帽上开有6个小孔、为避免中部风速较大,而靠墙的四周风速低,选用风帽总数为192个。四周的风帽Φ5.5小孔。总的要求是布风均匀。一般炉门下口距风帽顶距离不要大于400,以利点火和清渣。炉床布风板标高距地面为1.8m。在混合室的两侧有冷风门,在冷风门与烘干机进口间装有0~1000℃热电偶温度计。在炉门的正上方装有Φ40下煤管,其斜度为≥50°,可伸到炉门上方火砖中间处。烘干机的下料管应注意减少在炉中长度和防止堵塞,一般采用降低炉顶高和增设挡火墙的 保护下料管,或者改用耐热钢或耐热砖金属铁的下料管。在烘干湿粘土时可将顷斜部分作为蔽开的半圆形,以防堵塞便于清理。

4、操作控制室

操作室 设在燃烧室的正对面,保证操作工人用眼能直接观察到炉门处的火焰情况,便于及时开停和调整喂煤及鼓风,一般距炉门距离为3~4m为宜。操作室里面应设有风箱压力、混合室进烘干机入口处温度的显示仪表。

上述详细介绍了红星烘干机沸腾燃烧室的四部分结构特点,可知这四部分结构紧凑,密切配合,使得沸腾燃烧室的燃烧性能突出,这成为红星烘干机的一大特色,如果您对该机感兴趣,可直接莅临考察,或拨打咨询热线0371-67772626进行详情咨询。
