回转窑轴线的动态测量方法是什么?

回转窑在运转中,由于基础的不均匀沉降、调整回转窑托轮的不恰当及机件的磨损等原因,其轴线位置不可避免会发生变化。为了避免影响窑的正常运转,需要定期对其测量并正确调整。具体测量方法及过程如下文介绍。

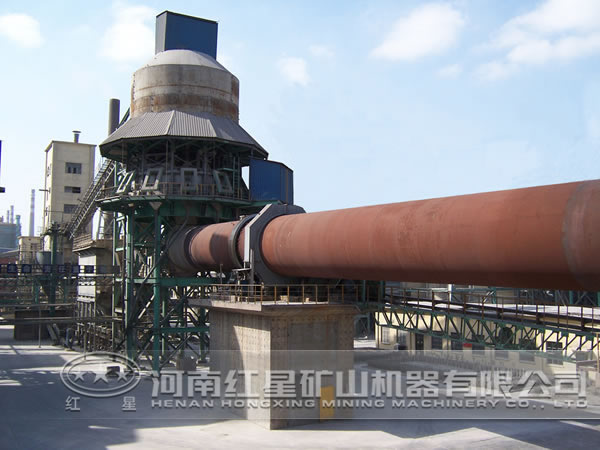

回转窑

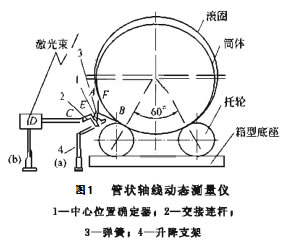

以往对轴线的测量大多是在停窑冷却时进行的,由于窑体在热态时会有变形等,因此这种静态测量会降低对调窑指导的准确性。随着测量 的进步,回转窑轴线动静态测量仪使测量精度已经达到了较高的水平。下面介绍一种利用动态测量仪测量轴线位置的方法。该动态测量仪的原理如图1所示。

原理图

根据推杆EF伸缩距离,即弧AB的弦高和D点位置确定各档滚圈的中心坐标,从而计算出窑轴线。该装置的操作位置低、投资小,能适应现场的恶劣环境,且人为因素影响小,对操作人员没有特殊要求,数据可靠。

此外,由于要轴线在动态与静态的区别更多的是在垂直方向,而水平方向的差别可忽略不计。因此,在滚圈下用激光经纬仪打一条基准线,每个挡位滚圈中心的偏差就直接反映在坐标板上,再计算出筒体中心的偏差,就得出窑的静态轴线。这种仪器对窑的动静态轴线都能测量,精度可达到1.5mm以内,对调窑的指导意义较强。
