滚筒式烘干机的构造及烘干原理

滚筒式烘干机是应用较多的一种烘干机,具有生产率高、操作方便、运行可靠、电耗低等优点,适于处理细粒但不过分粘结的物料,既可混合烘干末精煤和浮选精煤,也可单独烘干浮选精煤。本文主要分析其构造及烘干原理。

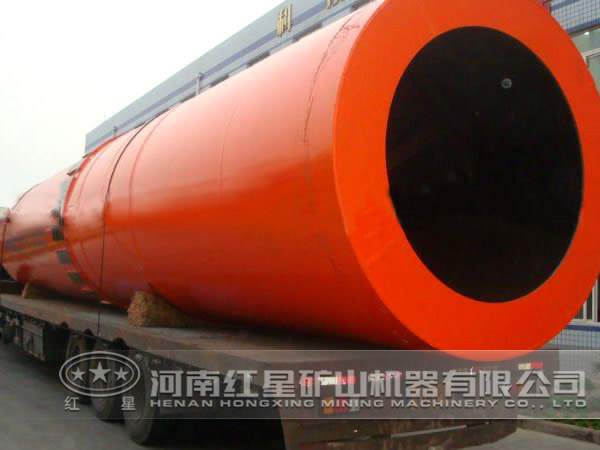

烘干机

滚筒式烘干机的构造

滚筒式烘干机由滚筒、挡轮、托轮、传动装置和密封装置组成。托轮是滚筒的支承装置,前端两个,后端两个,支承着轮箍。滚筒是倾斜安装的,一般为1°~5°,为了防止滚筒沿轴向向下移动,在轮箍侧面装有挡轮。滚筒是在传动装置带动下转动的,转速一般为2~6r/min。传动装置包括电动机、减速机、小齿轮和大齿圈。滚筒是滚筒式烘干机的主体,长度与直径之比一般为4:1~8:1,通常用厚的钢板制造,外面装有两轮箍。滚筒内部装有输送松散物料的装置。

滚筒式烘干机的烘干原理

烘干机

当烘干物料进入烘干机一区时,随滚筒的转动,并借助大倾角导料板将物料迅速导至倾斜导料板上,被提起并逐渐洒落形成“料幕”,高温烟气从中穿过使物料预热并蒸发部分水分。反复数次后,移动到活动篦条式翼板上,物料又与经预热过的篦条式翼板夹杂在一起,吸收其热量,同时翼板夹带物料一同升起、洒落,并与热烟气形成传导及对流质热传递。当物料移动到带有清扫装置的圆弧形扬料板上时,链条将在上部空间接受的热量传给物料,物料随滚筒的转动被扬料板提起、洒落与热烟气进行较充分的质热传递,并将扬料板内外壁粘附的物料清扫下来。同时,清扫装置对物料团球亦起破碎作用,大大增加了热交换面积,提高了烘干速率。

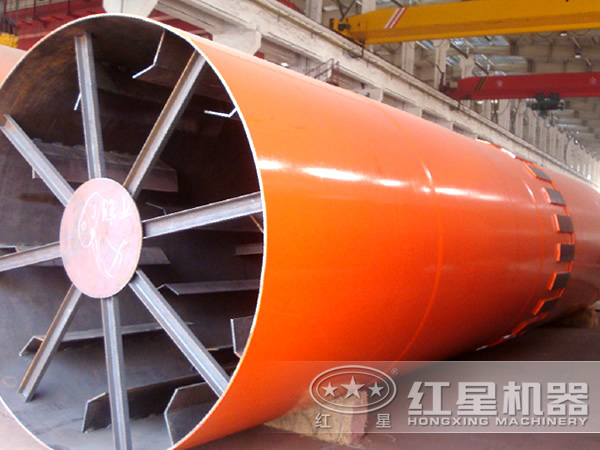

滚筒烘干机内部

当物料移动到带有清扫装置的圆弧形篦条式扬料板时,物料在烘干机内仍按四区的运动规律进行质热传递,但此区物料呈现两种状态:一种是干后呈粉状物料,随滚筒的转动并从篦条的间隙漏下;一种是湿的团球留在扬料板圆环内,随滚筒的转动逐渐被破碎,使其中水分蒸发,最终被烘干。当物料移动到六区,已变成低水分松散状态,为减少扬尘,减轻除尘系统的负荷,在距筒体末端约1m左右的范围不设扬料板。烘干后物料滚动滑行到排料箱,完成整个烘干过程。
