介绍一种辊式破碎机润滑系统的改进方法

辊式破碎机是破碎领域中应用较为广泛的设备之一。在破碎机的工作过程中,辊子部件上轴承的润滑好坏是影响设备使用性能的关键,下文介绍破碎机润滑系统的一种改进方法,以更好发挥润滑系统的效能。

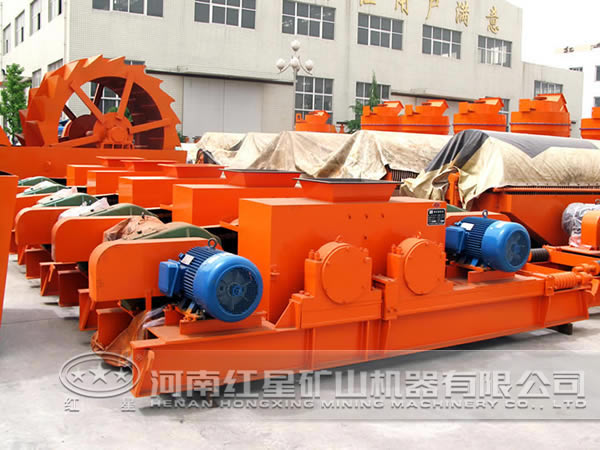

辊式破碎机

原有辊式破碎机的辊子轴承润滑系统采用两种润滑方式:一种是通过油杯进行润滑。这种润滑是靠人工定时定量的向轴承各润滑点加润滑脂,自动化程度低,加油量不稳定;另一种是通过多点油脂润滑泵直接对各润滑点进行润滑,这种润滑方式虽然 了自动注油,但管路堵塞无报警,泵内缺油无指示,润滑系统运行部可靠。

为了 上述润滑存在的不足之处,提出了一种具有低油位报警与管路堵塞报警指示的自动润滑系统(图1),以提高辊式破碎机润滑系统的自动化程度与运行可靠性。

图1

具体安装结构如下:

安装在润滑箱3内的电动润滑脂润滑泵9将润滑脂通过过滤器8、油管4、输送到递进式油量分配器5中,通过递进式油量分配器5的分配作用将润滑脂通过油管4输送到各润滑点,由接头 6注入到各润滑点, 各点的润滑。在电动润滑脂润滑泵9上装有低油位开关2, 泵的低油位报警;在递进式油量分配器5上装有电动微动开关式循环指示器3, 管路的堵塞报警。以上的低油位开关与循环指示器均由电控系统9的PLC控制, 了操作系统的自动化。

该改进的润滑系统通过在双齿辊破碎机上的使用后 ,润滑良好,自动化程度与运行可靠性得到明显的提高,具有非常好的应用前景。
