目前回转窑常用的几种密封装置

回转窑是氧化铝、水泥、化工及冶金等行业的关键生产设备,回转窑是在负压下操作的,如果热端漏入过量空气会减少入窑的二次空气,且降低二次空气量,造成热量损失。在回转窑的运行过程中,回转窑密封的好坏对熟料烧成的整个工艺参数和设备高效运行具有重大意义。复杂的工艺条件下,要求密封应具备以下的特点:不漏风、不漏灰、不漏料、耐高温、耐磨损、长寿命、高可靠性、安装方便、维护方便等综合使用成本。目前回转窑常用的密封装置有以下几种。

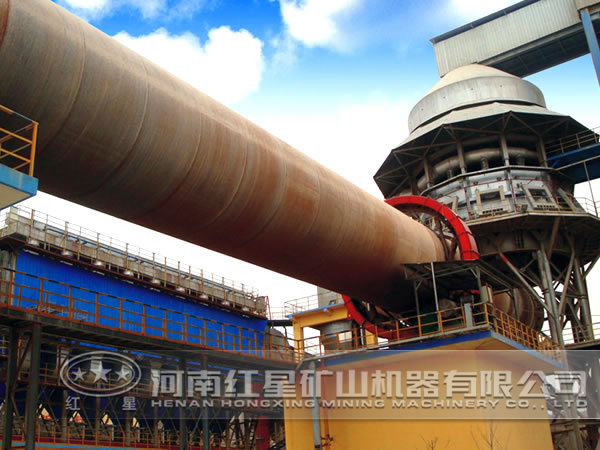

回转窑

1)迷宫式密封装置

迷宫式密封装置分为轴向迷宫和径向迷宫两种。其装置结构较简单,没有接触面,也不存在磨损问题,同时 简单窜到的影响。考虑到简体的热胀冷缩、弯曲、径向跳动等因素。迷宫式密封不管在径向和轴向的预留间隙都不能够太小,所以,迷宫式密封也有其缺点,那就是密封 不理想,存在漏风、漏料等情况。故只适合于压力较小的场合或者与其他的密封结合使用。

2)摩擦式密封装置

摩擦式密封装置主要分为径向摩擦式和轴向摩擦式,此装置 较好,普遍性较高。径向接触摩擦密封即石墨块密封,窑体周围的石墨块有两种形式,一种是将重锤与钢丝绳紧密压实,并与套筒紧紧地接触,不留空隙,另外一种是利用弹簧将之与套筒固定,这种形式是不适合在高温的地方使用。石墨块密封结构具有自润性,且摩擦功率耗能少,不容易磨损,结构简单等优点。

轴向摩擦式密封即汽缸压紧端面密封和弹簧片压紧端面摩擦,此装置结构比较的复杂,且维修不便,如弹簧过热就会失去弹性,从而达不到所期望的密封 ,

3)气封式密封装置

此装置可分为正压和负压密封,主要的原理是借助外界的气体,在外面形成气压,致使里面的气体因为压力,不外溢,此结构的磨损率小,但对于气体的流入很难把控。如果漏入冷风的话,对其工艺操作有负面影响。

4)组合式密封装置

组合式密封主要是迷宫密封与鱼鳞片密封的组合,其主要的特征是固定顶部的金属鳞片与摩擦环的接触 密封。此种密封是目前较为先进、密封 较好的形式。但由于一些特殊原因,如:窑体状态较差、窑线弯曲,不稳定等,在使用的过程中,发现跟窑体接触的鱼鳞片很容易损毁,不能正常使用,到 只是留下了其迷宫的结构,这样不能保证组合密封的 。
