如何对电磁振动给料机框架的结构进行改进?

电磁振动给料机在矿山、冶金、煤炭等众多工业领域内广泛用于物料的输送。在给料机的给料过程中,其框架近乎于封闭的,在使用中易出现给料量不足的问题,因此需要对电磁振动给料机框架的结构进行改进。

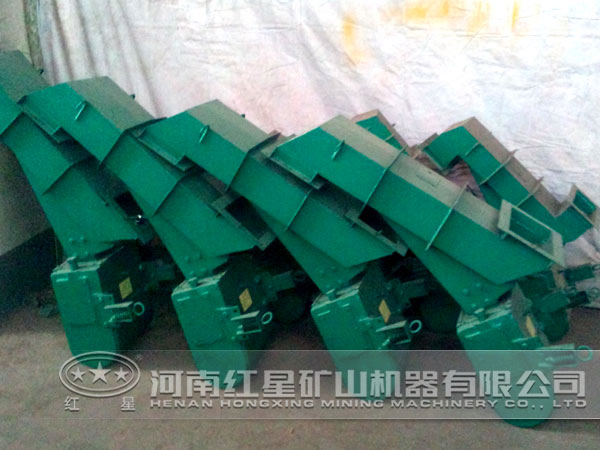

电磁振动给料机

振动给料机在工作时,激振器提供的能量主要消耗在以下部分:给料机框架振动消耗的能量;给料机框架振动时变形消耗的能量;物料振动消耗的能量。根据能量守恒定律,减小框架的参振 ,增强框架的刚度,可以增加物料振动消耗的能量,进而增大物料运动速度,从而增加物料的给料量。

结构改进方法

框架整体轻量化可以使框架的参振 减小,提高能量利用率,但减薄钢板会使框架的刚度变小,增大了框架变形的能量消耗,因此框架整体的轻量化不可行。

由于框架整体减重不可行,因此可对该机结构进行改进,改为底板振动而上部框架不参与振动的分体式结构,以减少参振 。改进后的框架结构如图2所示(原始框架结构如图1),分为上部框架和底板两大部分。上部框架和底板采用软连接,底板上部焊有“门”字形凸起钢板,上部框架开有“门”字形凹槽,凹凸配合形成了简易的迷宫密封。

图1图2

改进后的上部框架基本不变,以保证出料和进料的接口尺寸。框架下部掏空,便于分体。将方法兰与进料端的柔性联接改为刚性联接,椭圆法兰与出料端的联接依然保持为柔性联接。改进后,由于出料口不参与振动,为保证出料畅通,增大出料口的出料倾角,出料倾角由6°增大到15°。进料底板设计成箱型,利用箱型结构刚度好的特点,保证了底板振动时的刚度。激振器座和隔振弹簧座保持原来的尺寸和形状。

改进后的振动给料机,经实际运行,给料量达到了生产要求,设备运行良好,由此证明上述改进方法是 的,具有一定的推广应用价值。
