三筒烘干机

三筒烘干机

三筒烘干机即高效组合式烘干机,又叫三筒干燥机、三回程烘干机,是具有三层隔热 并 循环自保温结构体的高效烘干机。...

三筒烘干机简介

三筒烘干机即高效组合式烘干机,又叫三筒干燥机、三回程烘干机,是具有三层隔热 并 循环自保温结构体的高效烘干机。三筒烘干机由内筒、中筒及外筒形成一个自保温循环结构体,主要优点在于比传统单筒式烘干机保热 好,工作效率更高,是国内 的节能烘干机。

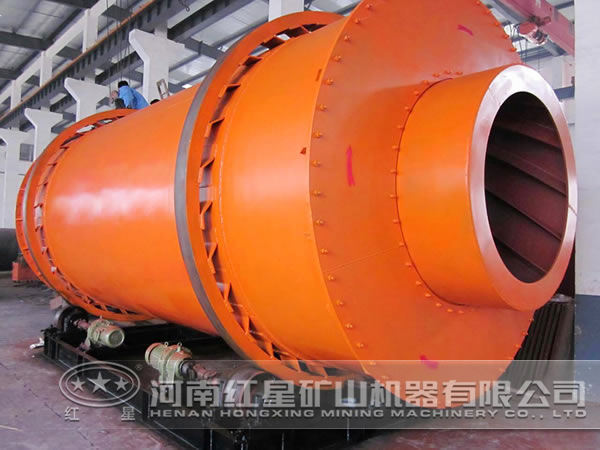

三筒烘干机

三筒烘干机适用物料

三筒烘干机一般适宜烘干的物料为:河沙,沙子,黄沙,石英砂等粘度不大、不成流状的物料,其它物料建议用回转式烘干机。

三筒烘干机的结构

三筒烘干机是由三个不同直径的同心圆彼此相嵌组合而成,作为烘干机的主体。主体通过两端的轮带水平旋转在两端的四个托轮上,筒体的入料端设有热风炉装置。卸料端设有防尘罩及自动下料装置。防尘罩通过管道与除尘器相连,除尘设备、喂料设备及输送设备可根据用户工艺条件和要求另行设计。

三筒烘干机的烘干过程

物料端喂入烘干机内筒,物料通过内筒的螺旋导向板进入内筒,内筒内部设有许多螺旋状扬料板,物料到达内筒的左端因自重的作用落入中筒,通过导向板,在筒体回转作用下物料被推回中筒,在中筒扬料板的作用下物料向右运动,直到中筒右端,物料在自重作用下落入外筒。同样道理,物料在外筒螺旋扬料板的作用下落入出料端筒体内。

烘干机主体的三个同心圆筒内,设有不同数量、不同角度的曲面螺旋旋状扬料板,每个筒体的端部是个有导向板。烘干机的主体通过两个减速电机,分别驱动两端的两个传动托轮,使轮带绕中心转动。湿物料经喂料设备,入料管喂入内筒的入料端,湿物料通过螺旋导向板迅速推向螺旋扬料板,随着筒体的旋转,设在四个筒内的螺旋扬料板致使物料被举升的同时,不断的翻滚、抛散并向出料端作纵向运动。与此同时从热风炉来的热气流,先后进入内筒、中筒、外筒与物料进行强烈的热交换。由于金属钢板比被烘干的物料导热快,筒体的钢板、扬料板首先受热,然后又把热量以传导和辐射的方式传给物料,物料受热后温度升高,当温度升高到水分蒸发的温度时,水蒸汽从物料中分离出来,随烟尘经除尘器后排入大气中,从而达到物料烘干的目的。

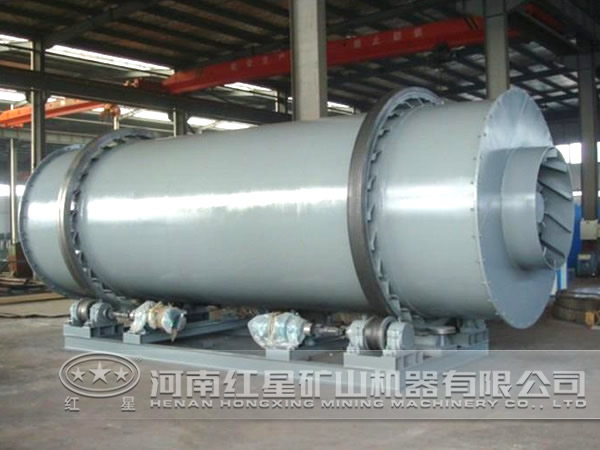

三筒烘干机

三筒烘干机的优势

1、三筒烘干机采用欧洲 节能 ——镶钳式结构。内筒、中筒、外筒,内部 循环自保温结构体,三层隔热。

2、同时滚筒外包保温材料及不锈钢板,进一步减少散热损失,提高热效率。

3、特殊的热工设计理念,消除风洞热量损耗,增加热交换面积和单位容积蒸发强度,节能 佳。

4、符合国际创建环境友好型,资源节约型社会的政策,是替代传统烘干设备的环保节能型产品。

5、结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一。

6、工作可靠,能耗低,热效率高,物料烘干 好。

7、容易 自动化控制,操作人员少。

三筒烘干机的故障与排除

1、烘干后的物料水分含量大于规定数值。

其消除方法是控制烘干机的生产能力,加大或减少热量的供给。

2、滚圈对筒体运转有摆动。

其原因是滚圈的凹形接头侧面没有夹紧,消除方法是用垫板使滚圈和凹形接头保持均匀且夹紧适当,防止过紧而容易发生 。

3、大齿轮与小齿轮的啮合间隙被破坏。其原因是拖轮磨损;挡轮磨损;小齿轮磨损。其消除方法是根据磨损情况进行车削或更换,也可以反面安装或成对更新。

4、通体振动。其原因是拖轮装置与底座连接被破坏。消除方法是校正紧固连接部位,使其处于正确位置。

5、滚圈侧面磨损。消除方法是根据磨损彻程度,对滚圈进行车削或更换。

三筒烘干机生产厂家

河南红星矿山机器有限公司位于河南省郑州市。是一家大型三筒烘干机厂家,生产的三筒烘干机具有布局合理、安装方便等优点。三筒烘干机价格合理,欢迎新老客户来厂参观选购。

三筒烘干机厂家地址:中国-河南-郑州-高新 产业开发区-檀香路-8号。
