大型颚式破碎机的主要结构设计优化

随着设备大型化的发展方向,大型颚式破碎机在工业加工中应用较多,所以,为了 大型颚式破碎机的高效优质生产,我们对其主要结构进行了优化设计。

机架结构设计

颚破机架是整个破碎机零部件的安装基础。它在工作中承受具大的冲击载荷,它的机重占整机很大比例(对铸造机架为50%左右,对焊接机架为30%左右),而且加工制造工作量也较大。机架的强度和刚度,对整机性能和主要零件寿命均有很大影响。

大型颚式破碎机

颚破机架有整体机架和组合机架两种。中小型颚破一般采用整体机架,组合机架用于大型破碎机,有如下型式:

焊接组合式:它的刚性比嵌销连接的组合机架好,加工、装配和安装也比较方便。

嵌销和螺栓的组合:机架分上下两部分加工,上架体和下架体通过架壁问的螺栓连接。结合面间用键、销钉来承受很大的剪力,键和销还起装配定位作用。

组合式机架:前后、左右侧墙板分别制作、加工,是焊接的组合件。前墙、后墙分别与两块侧壁用高强、度螺栓和承载销连接组合在一起,形成一个方形机架。这种四大块连接的机架在现场安装,这样便于大型颚破的运输和安装。

轴承结构设计

在大型颚破中,由于偏心轴尺寸大、重量大,轴承一般选用型号为23176/W33,采用传统结构设计使用安装、拆卸非常不方便,所以我们将其设计为退却锥套连接形式,即在动颚体和动颚轴承之间设计一个退却外锥套。装卸轴承时,松紧退却外锥套上的螺钉可拧紧和拆除外锥套,动颚轴承也可以很方便、轻松固定在动颚体上适当位置或拆除。

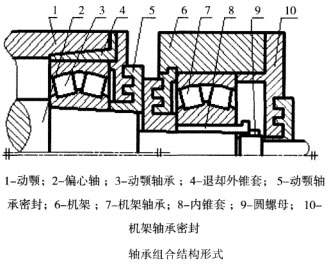

颚破两对轴承内圈与偏心轴颈配合通常采用以下两种方式:①两对轴承全部采用调心滚子轴承的结构型式;②动颚体轴承采用调心滚子轴承;机架轴承为内锥套与圆锥内孔调心滚子轴承结合的型式。即为如图1所示的轴承组合结构型式。

颚式破碎机轴承结构

这种组合结构型式,对动颚轴承的内圈和外圈均采用锥度紧固定位方式,轴承装配、拆卸不需专用工具,只需松紧螺钉就可完成,十分方便、快捷。

密封装置设计

轴承的正常使用寿命为5年(24h/天作业),而一般密宫密封圈一到二年需更换。对于大型颚破,由于更换条件的限制,需密封圈和轴承的使用寿命基本等同的密封。而这种迷宫型式密封不能满足大型颚破作业的需求,现改为骨架密封结构型式。这种组合密封形式不会增加成本,并且结构减化,易损件数量减少,密封 。

颚板的设计

大型颚破的颚板单块重量较大,为适应方便快捷的作业需求,将大型颚破的固定颚板、活动颚板设计为两件分体式上下结构或上中下三块。这种改进设计一方面减轻了拆装的重量,便于方便操作,另一方面通过两件分体式固定、活动颚板的对换使用,使固定、活动颚板的使用寿命提高一倍。

大型颚破的颚板还要考虑热处理及表面硬化处理,以期充分提高使用寿命;颚板的齿型设计也应该根据现场物料的条件在设计上加以考虑。

通过以上优化设计之后不仅使颚式破碎机装配、维修简便,而且可行、简单实用,提高了大型颚破设备的寿命和可靠性。目前,我公司该设备正在 中,欢迎致电了解设备详细信息:0371-67772626。
