球磨机钢-橡复合衬板结构设计及推广应用

球磨机主要应用于选矿磨矿阶段,针对目前磨矿日益恶劣的工况条件,球磨机主要配件之一衬板的使用寿命呈日益缩短状况。红星球磨机生产厂家分析衬板具体应用情况,在原有橡胶衬板的基础上提出了钢-橡复合耐磨衬板设计方案。经过实践证明,钢-橡复合耐磨衬板在一段磨矿过程中的使用寿命均高于金属衬板和橡胶衬板,为用户创造更多经济效益。

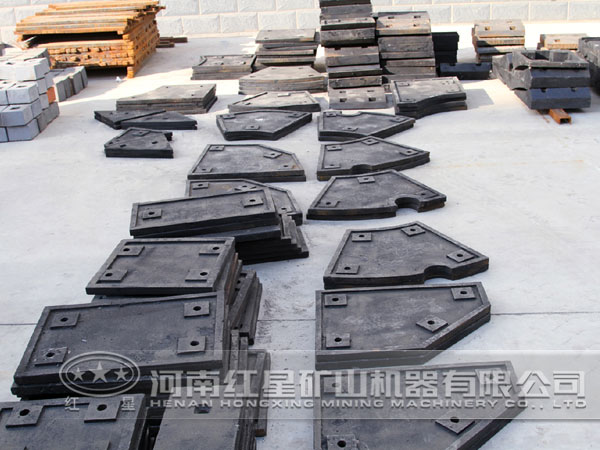

球磨机钢-橡复合衬板

1、橡胶衬板的使用情况

按照球磨机衬板的作用来说,橡胶衬板在二段磨矿上的使用 相对金属衬板有着明显的优势,主要有耐磨性能好,使用寿命长; 轻,便于安装和维护;节能降耗;降低作业现场噪声。

但在一段磨矿恶劣的工况条件下,橡胶衬板的使用 却不理想。由于一段磨矿给料粒度大,需要更大直径的钢球介质,而钢球直径和给料粒度与橡胶衬板的使用寿命成反比。同样金属衬板在一段磨矿(包括自磨)的使用寿命也很短,一般都在半年以内,有的甚至只有两个多月。

为了提高衬板的使用寿命,科研人员做了大量的工作,但基本都禁锢在各自的领域里。如橡胶衬板厂家总在橡胶配方、炼胶工艺及硫化工艺上下功夫;金属衬板厂家在金属元素配比、浇铸工艺及热处理工艺上下功夫,但收效甚微。近几年,橡胶衬板厂家在产品的研发上调整思路,在橡胶衬板的基础上利用橡胶衬板的柔性结构和金属衬板抗冲击磨损的特点,设计开发了不同类型的钢-橡复合衬板,其外形结构采用橡胶衬板形式,但在橡胶衬板的磨损面上加衬一层合金衬板。这种钢-橡复合的衬板寿命可以达到金属衬板的一倍,非常适合在一段磨矿上使用。

2、钢-橡复合衬板结构设计

根据磨矿运动学原理,钢-橡复合衬板与其他衬板一样,要求能有效提升磨矿介质,因此钢-橡复合衬板在结构选型设计时,应考虑磨机 处理能力、最长使用寿命和 节能 三者平衡。如果两个提升条之间的距离太大,钢球和矿物就会对筒体衬板产生明显的相对滑动,造成衬板磨损速度快;若提升条间距太小,矿物充满提升条间距形成平板,在提升条顶部形成光滑平面导致磨损过快。而提升条与筒体衬板之间的高度差过高或过低,都会严重影响磨机的磨矿效率。

此外,通过对磨机运行状态的模拟,可以进一步对磨机钢-橡复合衬板的结构设计进行校核。经过对磨矿介质运动状态的模拟,得到其冲击角度,通过对冲击角度的对比可以最终确定钢-橡复合衬板的结构。通过应用实践,其中,对于钢件结构的设计,通过之前对衬板磨损规律的掌握,要求其形状不仅要与衬板磨损形状相吻合,还要确保它与橡胶之间具有较大的粘结面积。

从钢-橡复合衬板在一段磨矿上使用的情况看,它相对于高锰钢等金属衬板具有以下优势:高耐磨,使用寿命长; 轻、节约能耗且安装方便;噪声低、工作条件改善并具有很好的综合效益。因此,钢-橡复合衬板在一段磨矿上的应用将是今后的发展方向。
