膨润土烘干工艺及主要烘干设备介绍

在膨润土提纯工艺中,不论是干法还是湿法工艺都需要对物料进行干燥处理,因为膨润土属于粘度较大的物料,所以,对膨润土干燥方法及设备的选择很重要,直接影响到物料的干燥 。

膨润土

一、干燥方法

膨润土干燥主要采用直接干燥法、间接干燥法两种。直接干燥法是热烟气直接与膨润土发生接触的干燥方法。间接干燥法是热烟气与膨润土不直接接触,而是通过固体面(器壁)传热给湿精煤的干燥方法。

目前,我国一部分膨润土生产厂家采用直接干燥法,利用高温热管热风炉所产生的热源—纯净热空气,将物料进行脱水、烘干,直接干燥;一部分厂家采用间接干燥法,而红星滚筒烘干机是我国比较先进的间接干燥设备。

二、干燥设备

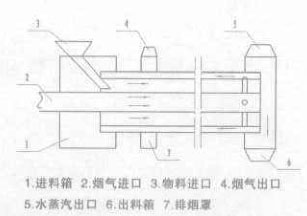

滚筒烘干机的工作原理:热烟气直接输送至烘干机的中心火筒,在中心火筒尾部,热烟气经联通管进入抄板通道, 由排烟罩排出。湿物料流程是:由烟气进口端经加料管送入烘干机外筒与中心火筒间的环形通道中,被外筒内壁的抄板扬起撒落,在传导与辐射的双重作用下将水份蒸发掉。(见示意图)。

滚筒烘干机

1、该烘干机工艺的特点

(1)根据烘干温度要求,中心火筒可采用碳钢和不锈钢等不同材质。

(2)中心火筒外表面可根据传热量布置若干道纵翅片,任意调整换热面积。

(3)热烟气与湿物料互相隔离,完全保持了物料的天然本色。

(4)因热烟气与湿物料之间无传质传热过程,所以由排烟罩排出的废烟气可循环利用,有利于降低煤耗,从而降低生产成本。

(5)联通管上设有膨胀节, 了因膨胀过大而引起联通管断裂的问题。

(6)排烟罩两侧采用钢胶密封,使烟气基本无泄露。

2、设备优势

(1)结构紧凑效率高,能耗小,操作简单,价格低廉,经济实用,产品 。

(2)进、出料口设有前、后罩体,无粉尘,符合国家环保要求。

(3)设备处理能力大,生产能力能够达到不同企业所需要的产量。

(4)设备运行稳定, 可靠,使用寿命5~8年。

(5)设备运行和维修费用低。

三、膨润土湿物料干燥的试生产运行条件

1、对系统进行调整和改进

试生产用物料为含水95%左右的膨润土,由于膨润土遇水膨胀,粘结性好,湿物料成粘稠块状,加料绞龙的打散翅对于粘湿的膨润土来说,不但不起作用,反而影响加料,为此,拆掉了打散翅。开启烟气引风机由于风量过大不利于点火,开启脉冲反吹系统容易把火吹出造成危险,所以修改了原来的开机顺序,改为先点火,再开烟气引风,然后开脉冲反吹系统。

2、系统稳定时的参数和干燥产品指标

本设备设计连续生产不少于48h,主要用于试验产品的中试,针对膨润土这一湿物料(95%左右水分) ,经过多次试车运行,当系统达到平衡时,主要参数见表1,干燥产品粒度情况及水分见表2。

系统稳定时的参数

干燥产品粒度及水分

通过以上分析,我们对膨润土烘干工艺及设备进行了详细介绍,这样我们在物料提纯过程中就能够 对烘干环节的高效控制,从而 高 的生产。
