选矿厂房设计规划须知道

随着现代选矿 的发展,新建大型选矿厂日益体现出设备大型化、设备全面更新、新工艺大量应用及生产自动化程度提高等特点,也对选矿厂厂房的设计工作提出了新的要求。红星机器厂家以 的角度从选矿类厂房的特点、设计原则、设计资料等方面为大家总结出以下资料,供需要的客户作参考。

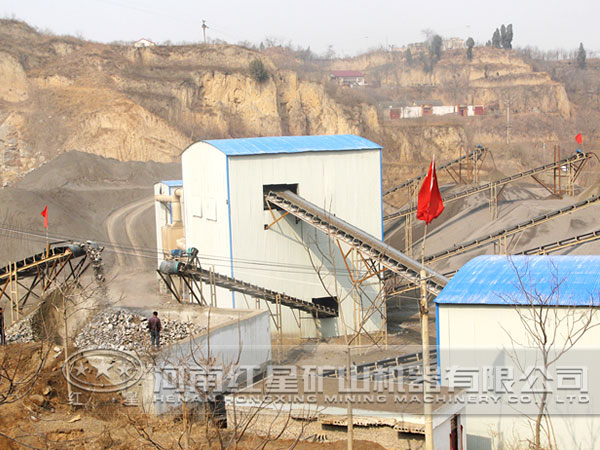

选矿厂房

1、选矿类厂房的特点

在各类不同的厂房中,选矿类厂房具有以下突出特点:

(1)厂房作业生产联系紧密,各工序连续运转,厂房内部空间通常较大。

(2)厂房中动能设备较多、机体重、形体大,振动及噪音较大。

(3)选矿生产中常有外溢矿浆。

在选矿类厂房设计工作中应充分考虑以上特点,从厂房结构选型、布置及设备基础型式选择等方面综合考虑,确保厂房设施正常运行,人员安全操作。动能设备,因其存在较大的扰力与噪音,对生产操作人员、设备自身及厂房均存在不利影响,因此必须采取有效的隔振降噪措施。

2、设计原则

选矿类厂房的建筑配置较大程度上是由工艺设备配置所决定的,合理的设备配置对物流通畅、操作维护便捷、投资节约至关重要。选矿类厂房设计应大致遵循以下原则:

(1)厂房的跨度、柱距、轨顶标高的确定,除满足工艺设备配置需要外,应按建筑模数协调标准确定。

(2)厂房的结构选型应考虑选矿生产的特点,应选用耐候性强、隔音 良好、易于维护的结构型式。

(3)操作、维护、设备部件拆装和吊运要合理利用厂房的面积和空间容积,减少不必要的高差损失,有效降 。

(4)必须符合工艺流程需要, 标高的确定应能充分利用物料的自身条件,尽量促成自流,同时便于设备检修操作及维护。

(5)要留有面积适当的检修场地,厂房高度要满足设备或 件吊运需要,所经由的门、安装孔等的位置、尺寸要考虑到吊运方便,其尺寸一般应大于过件的 外形尺寸400~500mm。

(6)预留必要的发展余地,使厂房结构具有一定的红星性和扩建的可能性,以适应设备更新、工艺流程改造以及生产规模扩大的需要。

(7)必须充分考虑安全、环保、卫生规定的要求。高出地面0.5m的通道、操作 及低于地面0.5m的地坑均应设置防护栏杆;厂房内应有合理完善的排污设施(如污水池及 沉淀池等),地面和地沟的坡度应既便于操作、行走又便于污水排放。

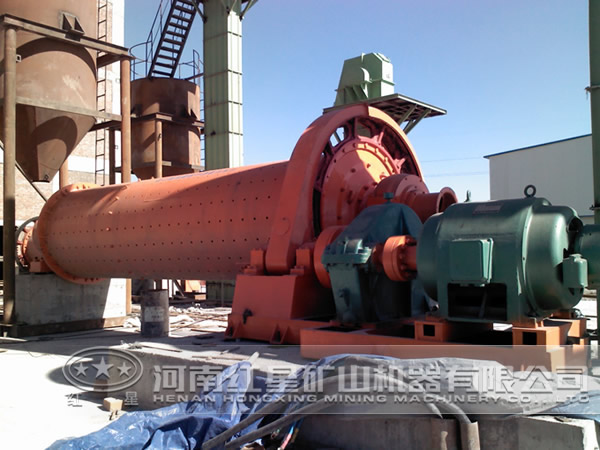

选矿现场

3、设计资料

选矿厂房设计时,应从选矿 处获得设计工作必需的设计条件,主要包括以下内容:

(1)工艺建(构)筑物联系图。图中应反映各厂房(间、室、站)、通廊、栈桥、辅助建(构)筑物的高度、面积大小、标高、位置及连接关系;分期建设时预留场地的大致位置和尺寸等。

(2)主要厂房的设备配置图。图中应反映厂房平面尺寸和高度及柱网,各层楼面和操作 的面积及标高;设备之间相互关系及与厂房的定位尺寸,设备数量、重量(单重、总重);起重机的类型、跨度、起重量、轨道标高、运行范围;各层楼面或操作 检修设备 及最重件的尺寸、重量;各层楼面或操作 上预留主要孔洞的大致尺寸和位置;对厂房开门设窗的要求等。

(3)各种矿仓条件。如矿仓容积、贮量、矿石性质(粒度、水分、松散密度)及装卸矿方式等。

(4)厂房特殊要求。如采光、采暖、保温、防水要求等。

我们红星机器厂家以矿山设备起家,主要经营产品有颚式破碎机球磨机磁选机烘干机等矿山设备,我公司拥有行业 的制造和 团队,凡在我厂选购设备或整条生产线工艺的客户,我们均派 人员上门安装并为选矿厂合理规划设计。如有意向,欢迎联系我厂。
