圆锥破碎机动锥衬板的磨损分析

动、定锥衬板是圆锥破碎机的主要工作部件,也是易磨损的部件。在圆锥破碎机的工作过程中,衬板受到众多作用力的影响,易出现磨损现象,影响破碎机的正常生产及衬板的使用寿命。本文主要对动锥衬板的磨损情况进行详细分析。

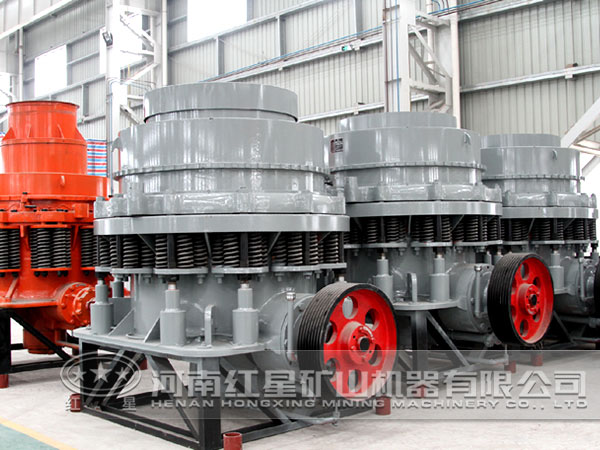

圆锥破碎机

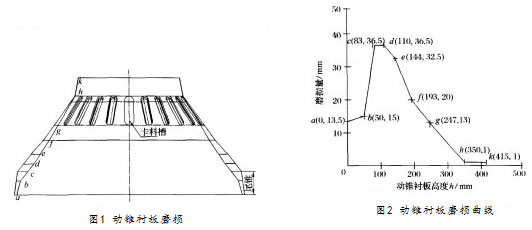

由动锥衬板的磨损示意图(如图1),及动锥衬板的磨损曲线(图2)可知,动锥衬板不同位置的磨损量也是不同的。

磨损

从k点到h点为入料口段,此段衬板曲线近似垂直(动、定锥曲线近似平行),因此在整个动锥向上调整过程中(寿命期内),入料口尺寸及入料粒度基本不变,所受冲击载荷均衡,表面冲击硬化程度基本一致,因此此区段磨损量变化不大。

从h点到c点区段为渐变磨损区段,上端h点承受大块矿石的冲击载荷大,此点表面冲击硬化值 ,从h点向下直至c点,由于受冲击载荷作用铸件减小,表面冲击硬化程度亦随着减小,加上腔型间隙从上到下越来越小,因此磨损量为h点最小,c点 ,且在这一区段,磨损曲线是近似线性变化趋势。

从c点到a点区段(即尾椎段),为非渐变磨损区段。在这一区段,随着动、定锥衬板表面的逐渐磨损,排料口间隙亦不断增大。为了保证产品 ,就必定向上调整动锥,使动锥尾椎部分逐渐计入定锥空腔内,使得磨损后的动、定锥无线一次次形成新的破碎腔型,直至动锥尾部与定锥磨损后的曲线形成新的平行区和排料口尺寸。

综上所述,在衬板磨损极限范围内,虽原曲线不复存在,但由于动锥衬板磨损较一致,在生产过程中,随着对排料口尺寸的自动调整,新的破碎腔型又一次次形成,这就保证了衬板磨损后的产品粒形与新衬板基本一致。如果想要了解圆锥破碎机定锥衬板的磨损分析,请点击:http://www.hgj-cn.com/news/n220.html
