往复推动篦式冷却机轴承座润滑的改进方法

在熟料水泥生产线中,往复推动篦式冷却机是重要的组成部分。该设备由上壳体、下壳体、篦床、篦床传动装置、篦床支承装置、熟料破碎机、自动润滑装置及冷却风机组等八部分组还曾。在该设备工作的过程中,轴承座的润滑一直是个重要的问题,为提高设备的工作效率,可对轴承座的润滑进行改进。

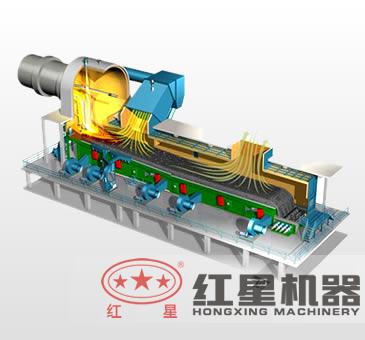

篦式冷却机

原轴承座润滑采用侧加油挤压润滑,即在两侧轴承端盖的上部设有配压弹簧式注油孔,用黄油枪注入L-3号锂基脂进行润滑。此注油方式存在两个问题。一是人工注油不方便,特别是主传动这边,主传动皮带轮直径大,加之防护罩高度达1.4m,从皮带轮外侧注油非常困难,从皮带轮内侧注油地方狭小,主电机与机体之间横向间隙只有0.3m,而皮带轮与机体之间纵向间隙仅有0.2m,人只能横向侧身进入,再纵向靠近轴承座,而且只能从轴承座外侧端盖油孔注油,内侧因空间小黄油枪摆不开:二是侧面挤压润滑存有一定的不足,因为该处轴承座温度高,除自身产生一定的热量外,还有破碎熟料带来的热量,特别在夏季,轴承温度居高不下,均在60℃以上,仅靠侧面挤压润滑油量是不够的。

轴承座润滑方式的改进

将轴承座润滑方式改为中间润滑,使润滑油直接进入轴承内部。具体操作如下:首先在原轴承座吊装螺栓孔内打一个Φ10的孔,将轴承座打透,此时该孔正好与轴承的中间槽对齐。然后再做一个联接件,中间打有Φ8的通孔,一端设计丝扣与吊装螺栓孔丝扣一样,另一端做一个止退扣,与四分的胶管配合。 胶管引出,在篦冷机侧面上,离地面1.2m高的地方焊接螺旋式加油杯。

该轴承座润滑方式改进后,不但有利于轴承润滑,而且人工注油非常方便,站在地面上就可以进行操作。
